Kluczem do wyboru płaskiego drutu w oplocie miedzianym lub okrągłego drutu w oplocie miedzianym jest określenie, czy scenariusz zastosowania bardziej ceni powierzchnię styku i stabilność strukturalną, czy też bardziej ceni elastyczność zginania i wygodę okablowania.

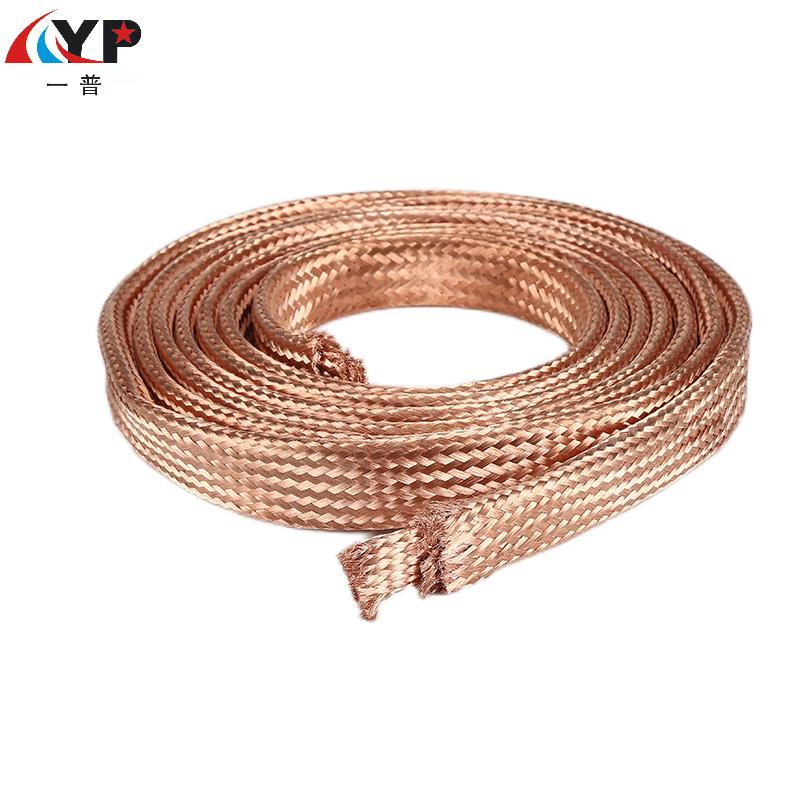

Płaski drut miedziany w oplocie- nadaje się do połączeń stałych, zastosowań wysokoprądowych i odpornych na trzęsienia ziemi
Jeśli napotkasz następujące sytuacje, traktuj priorytetowo przewody płaskie:
-Podłączane obiekty to płaskie płyty, takie jak linie wyjściowe transformatora, szyny zbiorcze rozdzielnic i styki wyłącznika. Płaski kształt może idealnie pasować, zwiększać powierzchnię styku i zmniejszać opór styku.
-W sprzęcie występują wibracje, np. po podłączeniu do silników lub dużych silników wysokoprężnych. Jego struktura tkacka może skutecznie buforować wibracje i jest bardziej odporna na zmęczenie niż jednożyłowe pręty miedziane.
-Należy zapobiegać luzom: rozproszenie po cięciu nie jest łatwe, a końce nici nie wymagają specjalnego traktowania podczas instalacji, dzięki czemu operacja jest wygodniejsza.
-Przenoszenie wysokiego prądu: W scenariuszach o wysokim natężeniu (takich jak setki lub nawet tysiące amperów) przewody płaskie mają większą powierzchnię rozpraszania ciepła i zwykle mają lepszą obciążalność prądową niż druty okrągłe o tym samym przekroju poprzecznym.

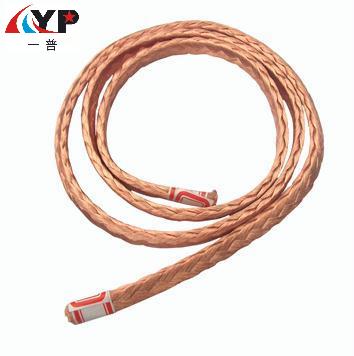

Okrągły drut miedziany w oplocie- nadaje się do elastycznego okablowania, połączeń ruchu i wąskich przestrzeni
Jeśli spełnione są następujące cechy, bardziej odpowiednim wyborem będą linie okrągłe:
- Przestrzeń okablowania jest wąska i kręta, na przykład w narożnikach szaf elektrycznych i wymaga instalacji przewodów. Skręcona struktura drutów okrągłych jest wyjątkowo miękka i ma bardzo mały promień gięcia.
-Podzespoły łączące wymagają ruchu, np. przewody szczotek węglowych do silników i aktywne przeguby robotów. Elastyczność drutów okrągłych sprawia, że są one mniej podatne na pękanie podczas wielokrotnego zginania.
- Ścieżka instalacji nie jest stała: jeśli pozycja połączenia wymaga dostosowania na miejscu, okrągły drut łatwiej jest ręcznie zgiąć i ukształtować.
-Uniwersalne wymagania dotyczące okablowania: Jako uniwersalny przewód elastyczny łączy różne konwencjonalne elementy elektryczne.
Streszczenie:
Krok 1: Spójrz na kształt terminala przyłączeniowego
-Jeśli jest to zacisk płaski (np. szyna zbiorcza, szyna miedziana) → wybierz przewód płaski.
-Jeśli jest to końcówka okrągła (taka jak słupek lub śruba), można zastosować oba, ale przewody okrągłe są bardziej elastyczne, a przewody płaskie należy zacisnąć okrągłymi końcami.
Krok 2: Sprawdź ścieżkę instalacji i środowisko
-Ścieżka jest stała, prosta lub tylko lekko zakrzywiona → wybierz płaską linię.
-Ścieżka jest złożona, wymaga wielu zakrętów lub przechodzi przez wąskie otwory → wybierz linię okrągłą.
