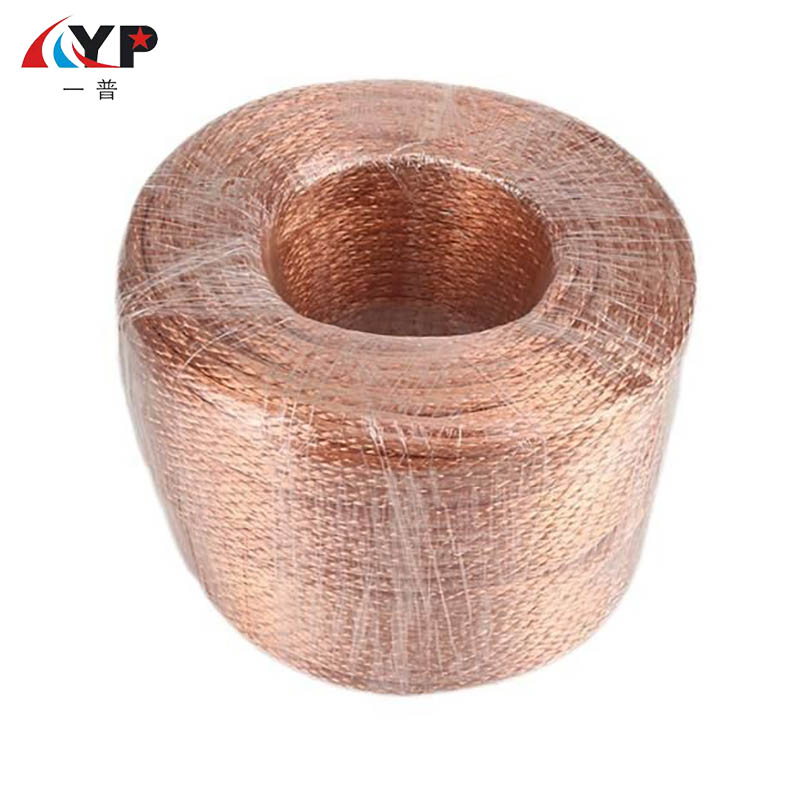

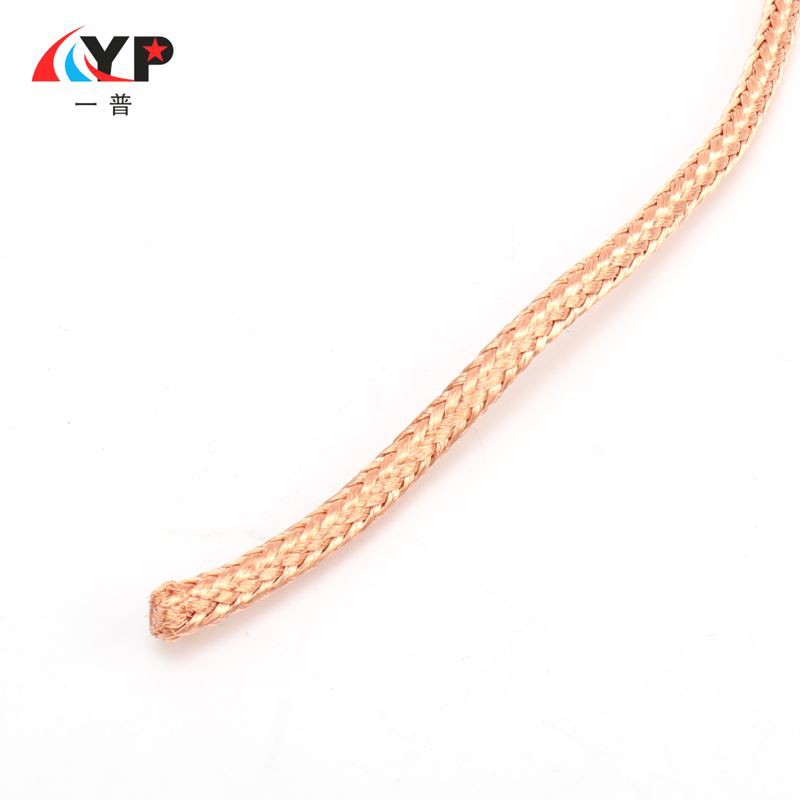

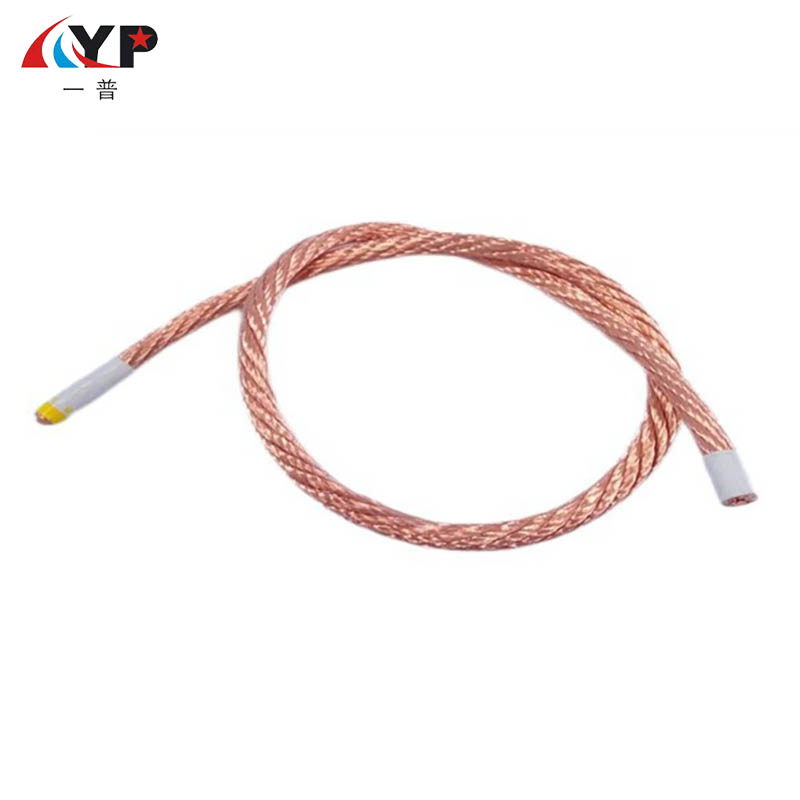

Skręcony kabel miedziany jest niezbędnym produktem w każdym nowoczesnym systemie elektrycznym lub komunikacyjnym. Jest to wszechstronny produkt, który ma wiele różnych zastosowań, począwszy od przesyłu i dystrybucji energii, aż po tworzenie sieci komunikacyjnych.
Produkt ten znajduje zastosowanie głównie w budownictwie, gdzie wykorzystuje się go do wykonywania obwodów elektrycznych w budynkach komercyjnych i mieszkalnych. Doskonale nadaje się do zasilania i dystrybucji zasilania systemów oświetleniowych, urządzeń i różnego rodzaju maszyn. Ponadto jest niezbędnym elementem linii telefonicznych, kabli Ethernet, koncentrycznych telewizorów i wielu innych systemów komunikacyjnych.
Skręcony kabel miedziany wykonany jest z czystej miedzi, która jest materiałem o wysokiej przewodności. Dzięki temu jest on skutecznym przewodnikiem do przesyłania prądu elektrycznego i jest trwalszy niż większość innych materiałów przewodzących. Miedź może również wytrzymać wyższe temperatury niż inne metale powszechnie stosowane w instalacjach elektrycznych.
Pod względem konstrukcyjnym skrętka miedziana składa się z wielu skręconych przewodów miedzianych, każdy z ochronną warstwą izolacyjną. Struktura skręconego drutu jest elastyczna, co ułatwia obróbkę i instalację kabla.
Istotną zaletą skręcanego kabla miedzianego jest to, że ma on wysoką wytrzymałość na rozciąganie. Oznacza to, że jest wystarczająco wytrzymały, aby wytrzymać duże obciążenia i napięcia wynikające z ruchu lub wibracji maszyn, ludzi i sprzętu w pobliżu kabli. Wytrzymałość tę dodatkowo zwiększa warstwa izolacyjna chroniąca przewody. Izolacja zapobiega uszkodzeniu przewodu i zapewnia, że kabel pozostanie nienaruszony po instalacji.
Pod względem rozmiaru skrętka miedziana jest dostępna w różnych rozmiarach, aby dostosować się do różnych potrzeb elektrycznych i komunikacyjnych. Zazwyczaj skrętki miedziane są dostępne w rozmiarach od 8 AWG do 4/0 AWG. Należy jednak pamiętać, że średnica skrętki miedzianej jest wprost proporcjonalna do jej nośności. Dlatego istotne jest, aby profesjonalny inżynier elektryk lub specjalista ds. komunikacji określił odpowiedni rozmiar kabla, który należy zastosować w zależności od wymagań dotyczących zasilania.
Skrętka miedziana jest łatwa w montażu i konserwacji. Proces instalacji jest prosty, a kabel jest wystarczająco elastyczny, aby można go było formować w różne kształty i konfiguracje. Warstwa izolacyjna ułatwia także obsługę podczas instalacji.
Kolejną istotną zaletą skrętek miedzianych jest to, że są odporne na korozję. Miedź jest naturalnie odporna na utlenianie, co zmniejsza ryzyko korozji kabla w miarę upływu czasu. Ta odporność na korozję zwiększa żywotność kabla, co czyni go opłacalnym rozwiązaniem dla potrzeb elektrycznych i komunikacyjnych.
Podsumowując, kabel miedziany typu linka jest niezbędnym produktem dla każdego nowoczesnego systemu elektrycznego lub komunikacyjnego. Jest wszechstronny, trwały, wydajny i łatwy w użyciu. Dzięki wysokiej wytrzymałości na rozciąganie, odporności na korozję i szerokiej gamie rozmiarów produkt ten jest idealny dla firm z branży budowlanej, komunikacyjnej i elektrycznej. Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o naszych produktach z kablami miedzianymi typu linka, a z przyjemnością przedstawimy Ci wycenę.
|
NAZWA |
Skręcony kabel miedziany |
|
MATERIAŁ |
miedź |
|
OBRÓBKA POWIERZCHNIOWA |
Miedź goła lub cynowana |
|
ROZMIAR |
Jako wymaganie klienta |
|
RYSUNEK |
niestandardowy projekt jest akceptowalny. |
|
ZALETY |
Niski współczynnik mimośrodu, jednolita grubość |
|
CECHY |
1) Miedź beztlenowa o wysokiej precyzji |
|
2) Materiał chroniący środowisko, zmniejszający palność i niski poziom dymu |
|
|
3) Zaawansowane zapewnienie jakości sprzętu |
Skręcanie: Zewnętrzną warstwę miedzianego drutu szczotkowego należy skręcić w prawo, chyba że uzgodniono inaczej, skręcenie sąsiedniej warstwy powinno być przeciwne, a producent ma prawo potwierdzić skręcenie.
TS, TSX
|
Nominalny przekrój poprzeczny (mm²) |
Obliczona powierzchnia przekroju poprzecznego (mm²) |
Budowa |
Obliczony Średnica zewnętrzna (mm) |
Rezystancja prądu stałego Ω/km |
Obliczona waga kg/km |
||
|
Łączna liczba pojedynczych przewodów |
Liczba splotów x liczba drutów Średnica nominalna pojedynczego drutu (mm) |
T.S |
TSX |
||||
|
0.25 |
0.242 |
63 |
7X9/0,07 |
1.0 |
75.5 |
81.1 |
2.28 |
|
0.315 |
0.323 |
84 |
7X12/0,07 |
1.1 |
56.6 |
60.7 |
3.04 |
|
0.40 |
0.404 |
105 |
7X15/0,07 |
1.2 |
45.2 |
48.6 |
3.81 |
|
0.50 |
0.512 |
133 |
7X19/0,07 |
1.3 |
35.7 |
38.3 |
4.82 |
|
0.63 |
0.620 |
161 |
7X23/0,07 |
1.5 |
29.5 |
31.6 |
5.84 |
|
0.80 |
0.808 |
210 |
7X30/0,07 |
1.6 |
22.6 |
24.3 |
7.61 |
|
1.00 |
0.990 |
1 26 |
7X18/0,10 |
1.8 |
18.5 |
19.3 |
9.33 |
|
1.25 |
1.264 |
161 |
7x23/0,10 |
2.0 |
14.5 |
15.1 |
11.9 |
|
1.6 |
1.594 |
203 |
7x29/0,10 |
2.2 |
11.5 |
12.0 |
15.0 |
|
2.0 |
1.979 |
252 |
7x36/0,10 |
2.4 |
9.23 |
9.65 |
18.6 |
|
2.5 |
2.47 |
315 |
7x45/0.10 |
2.7 |
7.39 |
7.72 |
23.3 |
|
3.15 |
3.134 |
399 |
7x57/0,10 |
3.0 |
5.83 |
6.09 |
29.5 |
|
4.0 |
3.958 |
504 |
7x72/0,10 |
3.3 |
4.62 |
4.83 |
37.3 |
|
5.0 |
4.948 |
630 |
7x90/0,10 |
3.8 |
3.96 |
3.73 |
46.6 |
|
6.3 |
6.243 |
552 |
12x46/0,12 |
4.3 |
2.94 |
3.07 |
59.1 |
|
8 |
7.872 |
696 |
12X 58/0,12 |
4.8 |
2.33 |
2.44 |
74.5 |
|
10 |
10.04 |
888 |
12X74/0,12 |
5.3 |
1,83 |
1.91 |
95.1 |
|
12.5 |
12.46 |
1102 |
19x58/0,12 |
5.9 |
1,48 |
1.55 |
118.5 |
|
16 |
15.90 |
1406 |
19x74/0,12 |
6.7 |
1.16 |
1.21 |
151.2 |
TSR
|
Nominalny przekrój poprzeczny (mm²) |
Obliczona powierzchnia przekroju poprzecznego (mm²) |
Budowa |
Obliczony Średnica zewnętrzna (mm) |
Rezystancja prądu stałego |
Obliczona waga kg/km |
||
|
Łączna liczba pojedynczych przewodów |
Liczba splotów x liczba drutów Średnica nominalna pojedynczego drutu (mm) |
T.S |
TSX |
||||
|
0.063 |
0.0628 |
32 |
32/0,05 |
0.5 |
288 |
0.586 |
|
|
0.08 |
0.0785 |
40 |
40/0,05 |
0.55 |
231 |
0.733 |
|
|
0.10 |
0.0982 |
50 |
50/0,05 |
0.6 |
184 |
0.917 |
|
|
0.125 |
0.124 |
63 |
63/0 05 |
0.65 |
146 |
1.16 |
|
|
0.16 |
0.165 |
84 |
7X12/0,05 |
0.7 |
111 |
1.55 |
|
|
0.20 |
0.206 |
105 |
7X15/0,05 |
0.8 |
88.7 |
1.92 |
|
|
0.25 |
0.247 |
126 |
7X18/0,05 |
1.0 |
74.0 |
2.33 |
|
|
0.315 |
0.316 |
160 |
7X 23/0,05 |
1.1 |
57.8 |
2.95 |
|
|
0.40 |
0.399 |
203 |
7X29/0,05 |
1.2 |
45.8 |
3.76 |
|
|
0.50 |
0.495 |
252 |
12X21/0,05 |
1.3 |
37.0 |
4.69 |
|
|
0.63 |
0.636 |
324 |
12X27/0,05 |
1.5 |
28.9 |
6.02 |
|
|
0.80 |
0.801 |
408 |
12X34/0,05 |
1.6 |
22.9 |
7.58 |
|
|
1.00 |
0.990 |
504 |
12X42/0,05 |
1.8 |
18.6 |
9.37 |
|
|
1.25 |
1.268 |
646 |
19X34/0,05 |
2.0 |
14.5 |
12.1 |
|
|
1.6 |
1.567 |
798 |
19X42/0,05 |
2.2 |
11.8 |
14.9 |
|
|
2.0 |
2.015 |
1026 |
19X54/0,05 |
2.4 |
9.16 |
19.2 |
|
|
2.5 |
2.500 |
1273 |
19x67/0,05 |
2.7 |
7.38 |
23.8 |
|
|
3.15 |
3.144 |
817 |
19X43/0,07 |
3.0 |
5.87 |
29.9 |
|
|
4.0 |
4.022 |
1045 |
19X55/0,07 |
3.3 |
4.59 |
38.3 |
|
|
5.0 |
1.927 |
1292 |
19X68/0,07 |
3.8 |
3.71 |
47.3 |
|
|
6.3 |
6.288 |
1634 |
19X86/0,07 |
4.3 |
2.93 |
59.8 |
|

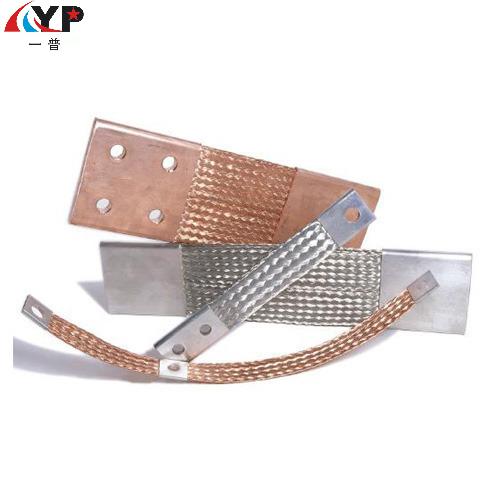

Zalety: Miękkie produkty łączące produkowane przez firmę charakteryzują się dobrą miękkością, dużą elastycznością, stabilnym wyglądem srebrzenia (cynowania) i równomiernym poszyciem, silną przyczepnością, wysoką gładkością i odpornością na korozję, długą żywotnością, małym oporem połączenia, nadmiernym przewodzeniem Funkcjonalność i doskonała funkcjonalność mechaniczna.
Sprzęt gospodarstwa domowego, lampy oświetleniowe, sprzęt elektroniczny, wyposażenie przyrządów, produkty elektryczne, samochody i inne linie łączące.
Pakowanie: wewnątrz plastikowej / drewnianej szpuli lub niestandardowe, na zewnątrz kartonu lub dostosowane
Czas dostawy: zależy od ilości, zwykle od dwóch do czterech tygodni
Wysyłka: morska, lotnicza, kolejowa, ekspresowa
Proces produkcyjny miękkiego złącza folii miedzianej polega na zgrzewaniu ciśnieniowym lub lutowaniu twardym.
Zgrzewanie ciśnieniowe, czyli najpierw dociśnięcie taśm miedzianych lub aluminiowych, a następnie zastosowanie dyfuzji molekularnej.
Dzięki naszemu dedykowanemu sprzętowi kontrolnemu chętnie przedstawimy raport na temat każdego z Twoich produktów. Jakość drutów miedzianych firmy ZHEJIANG YIPU METAL MANUFACTURING CO., LTD. jest absolutnie gwarantowane. Można je bezpiecznie kupić.
● Nasze elastyczne przewody miedziane są wykorzystywane w różnych zastosowaniach, w tym w motoryzacji, lotnictwie i budownictwie.
● Innowacyjne myślenie przynosi nowe produkty i rozwiązania, co pozwala nam z sukcesem wprowadzać na rynek co roku więcej nowych skrętek miedzianych niż nasi konkurenci.
● Świadczymy profesjonalne i rzetelne usługi zarówno jako dostawca jak i producent.
● Sprawiamy, że nasza firma jest idealnym ogrodem, w którym nasi pracownicy mogą realizować swoje wartości, a nasi klienci mogą uzyskać najlepszą jakość produktów i usług.
● Naszym celem jest zapewnienie zadowolenia klientów poprzez dostarczanie możliwie najlepszych produktów i usług.
● Nasi liderzy znacznie przewyższają swoich rówieśników świadomością innowacyjności i strategią talentów.
● W naszej fabryce pracuje zespół ekspertów, których celem jest zapewnienie najwyższego poziomu obsługi klienta i wsparcia.
● Podtrzymujemy koncepcję zielonej ochrony środowiska i zdrowego życia i zawsze przestrzegamy zasad „technologii, innowacji, usług i komunikacji”, co skutecznie poprawia reputację skręconego kabla miedzianego.
● Nasza fabryka ma udokumentowane doświadczenie w dostarczaniu wysokiej jakości elastycznych drutów miedzianych na czas i w ramach budżetu.
● dobrobyt naszej firmy poprzez wzajemną lojalność pomiędzy firmą a jej pracownikami oraz pomiędzy firmą a jej klientami.
